Elektrikli klima kompresörleri, modern araçlarda ve şebeke dışı kurulumlarda hayati bileşenlerdir ve verimli soğutma çözümleri sağlar. Bununla birlikte, kablolama ve kontrol yöntemlerini anlamak, özellikle 3 vitesli döner anahtarlar ve darbe genişliği modülasyonu (PWM) arasında seçim yaparken zor olabilir. Bu kılavuz her iki yöntemi de araştıracak ve kompresörünüzü etkili bir şekilde kurmanıza yardımcı olacak pratik kablo şemaları sağlayacaktır.
12V elektrik kompresörleri bir DC 12V güç kaynağı kullanılarak çalışır ve verimli bir şekilde çalışması için uygun kablolama gerektirir. Hız düzenleme yöntemine gelince, iki ana tür vardır: uygulamanızın ihtiyaçlarına bağlı olarak 3 vites veya PWM modelleri. 3 vitesli döner anahtar basitlik sunarken, PWM, elektrikli araçlar (EV'ler) gibi gelişmiş uygulamalar için genellikle gerekli olan hassas hız kontrolünü sağlar.
12V kompresör üç kablo ile birlikte gelir: biri pil pozitif (+), biri pil negatif (-) ve farklı yalıtım renklerinde beş kabloya sahip bir sinyal kablosu: beyaz, kırmızı, siyah, mavi ve yeşil. Kompresörü kablolanırken, PWM ve 3 vitesli kontrol arasındaki temel fark, sinyal hattının kablolama yöntemlerinde yatmaktadır. Aşağıda, her iki kontrol türü için kablo konfigürasyonlarını gösteren rakamlarla birlikte her bir yöntemin nasıl kurulacağını detaylandırıyoruz.
3 vitesli döner anahtar kullanarak kompresörü kablolamak
3 vitesli döner anahtar, kullanıcıların yüksek, orta ve düşük hızlar arasında seçim yapmalarını sağlar. Kesin kontrolün kritik olmadığı basit uygulamalar için idealdir.

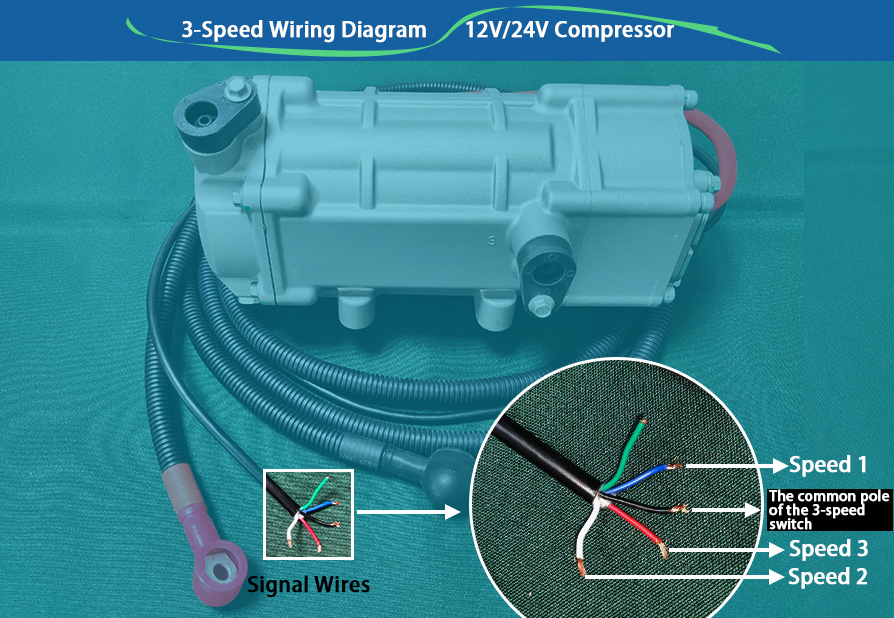

Kablo şeması
Temel kablolama kurulumu şunları içerir:
- Anahtara bağlı bir güç kaynağı.
- Hız kontrol kablolarını kompresöre geçiş.
Adım adım talimatlar
- Terminalleri tanımlayın: Döner anahtardaki yüksek, orta ve düşük terminalleri bulun.
- Bağlan Kablolar:Terminalleri kompresördeki ilgili hız kontrol girişlerine bağlayın. Özellikle, mavi, beyaz ve kırmızı telleriHız 1 (düşük hız), Hız 2 (orta hız), VeHız 3 (Yüksek Hız), sırasıyla, siyah tel 3 vitesli anahtarın ortak kutbu olarak hizmet eder. Üç sabit hız 2500 rpm, 3500 rpm ve 4000 rpm'ye (dakikada devrimler) karşılık gelir.
- Güç: Güç kablosunu anahtarın girişine takın.
- Sistemi test edin: Anahtarın hız ayarları arasında doğru bir şekilde geçiş yaptığından emin olun.
PWM kullanarak kompresörü kablolamak
PWM, sinyalin görev döngüsünü değiştirerek kompresör hızı üzerinde kesin kontrol sağlar. Bu yöntem değişken soğutma kapasitesi gerektiren sistemlerde tercih edilir.

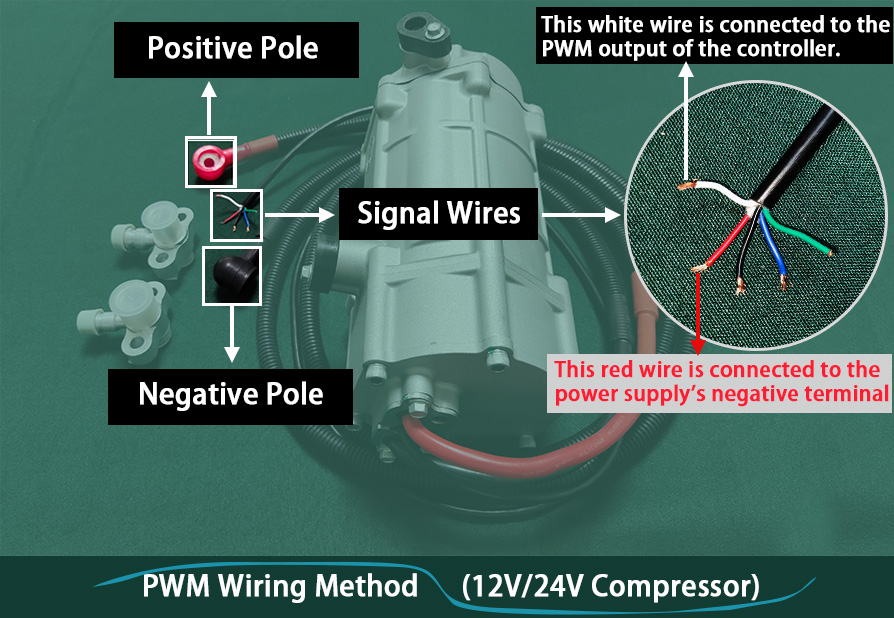

Kablo şeması
Kurulum şunları içerir:
- Bir PWM denetleyicisi.
- Denetleyiciyi kompresöre bağlayan sinyal teli.
- Güç bağlantıları.
Adım adım talimatlar
- Denetleyiciyi kurun: PWM denetleyicisinin güç terminallerini güç kaynağına bağlayın.
- Sinyal teli neye bağlanır?Beyaz kabloyu kompresörün sinyal kablosundan PWM kontrolörüne bağlayın. Kırmızı tel, güç kaynağının negatif terminaline bağlanır.
- Parametreleri Ayarla: PWM frekansını ve görev döngüsünü kompresörün özelliklerine göre yapılandırın.
- Test işlemi: Kompresör hızının görev döngüsü değiştikçe ayarlandığını doğrulayın.
Temel Hususlar
PWM sinyal voltajının kompresörün gereksinimleriyle eşleştiğinden emin olun.
Yanlış ayarlar performansı etkileyebilir veya kompresöre zarar verebilir.
SSS
1. GC20A12 kompresörü ne kadar akım çekiyor?
Geçerli çekim, çalışma koşullarına göre değişir. Maksimum derecelendirmeler için ürün veri sayfasına bakın.
2. Kompresör için bir kontrolör gerekli mi?
Evet, çoğu kompresör hız düzenlemesi için bir denetleyici gerektirir. Sinyal teli, bir aracın ECU'suna veya bağımsız bir PWM denetleyicisine bağlanır.
3.. Nasıl kontrol ederim
Düşük voltajlı AC kompresörüPWM kullanan hızı?
PWM denetleyicisinin frekans ve görev döngüsünü kompresör kılavuzunda belirtildiği gibi ayarlayın. Kompresör düşük bir seviyede başlar ve hızı PWM görev döngüsünü değiştirerek ayarlanabilir. % 10 görev döngüsü 1000 rpm'ye karşılık gelirken,% 90 görev döngüsü 6000 rpm'ye karşılık gelir. Doğrusal hız kontrolü% 10 ila% 90 arasında elde edilir.

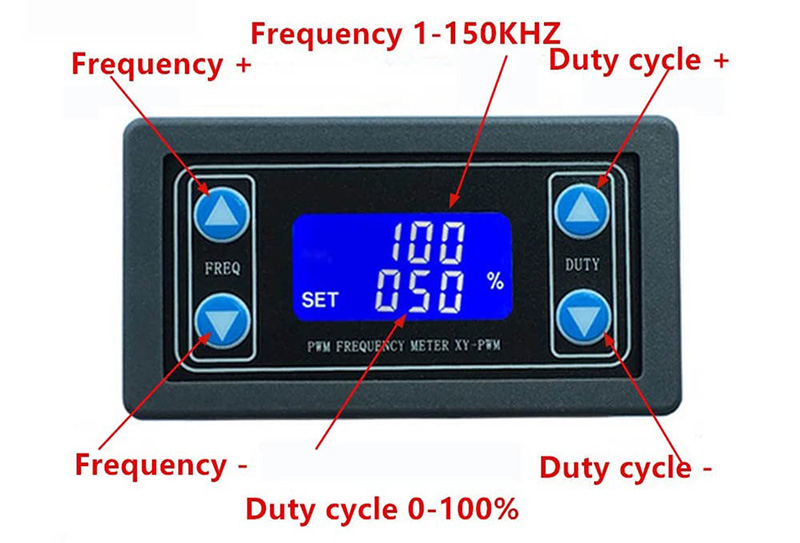

PWM Sinyal Jeneratörü
4. Kompresörler için maliyet ve nakliye nedir?
Fiyatlandırma ve nakliye değişir. Ayrıntılı alıntılar için satış ekibimizle iletişime geçin.
Optimal için uygun kablolama gereklidir
elektrikli kompresörperformans. İster 3 vitesli döner anahtarın sadeliğini veya PWM kontrolünün hassasiyetini seçseniz de, doğru kablolama prosedürlerini takip etmek verimlilik ve güvenlik sağlar. Teknik destek veya ek sorular için bugün ekibimizle iletişime geçin.
